Caixa de Calibração de Relés Universal Hexafásica, Megabras

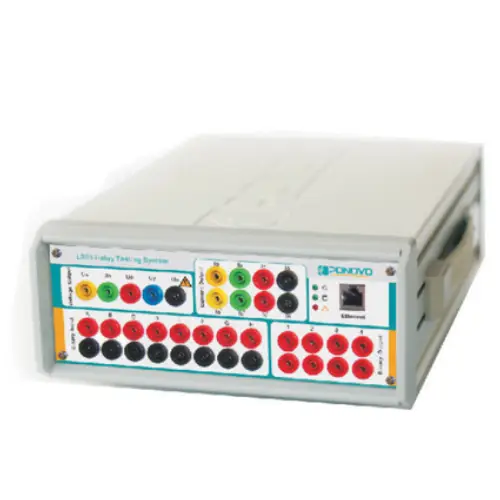

L336i - Caixa de calibração de relés universal - Versão STANDARD (hexafásica);

A L336i é um equipamento de ponta projetado para testes precisos e confiáveis em relés modernos, garantindo a segurança e eficiência de sistemas elétricos em usinas, subestações e fabricantes de relés.

Principais Aplicações:

• Teste de relés de proteção
• Teste de transdutores
• Teste de medidores de energia

Diferenciais e Funcionalidades

• Registrador Analógico AR7/AR10: Capaz de registrar sinais externos de tensão e corrente, sem necessidade de alicates de corrente.
• Monitoramento Avançado: Permite visualizar saídas de tensão/corrente e o estado das entradas e saídas binárias, facilitando a identificação de problemas nos ensaios de relés.
• Análise de Sinais: Avalia ângulo de fase, potência e harmônicos.
• Interface IEC 61850 (opcional): Ideal para testes em subestações modernas, utilizando mensagens GOOSE para interação com dispositivos inteligentes (IEDs).

Especificações Técnicas

Corrente de Saída (CA)

• Controle: Independente de amplitude, frequência e fase.
• Alcance:
  • Versão Standard: 6 x 15 A / 3 x 30 A / 1 x 60 A.
  • Versão Econômica: 3 x 20 A / 1 x 60 A.
• Precisão:
  • ±1 mA (<0,5 A), ±0,1% (0,5 A ~ 20 A).
  • ±0,2% (20 A ~ 30 A).
• Resolução: 1 mA.
• Potência de Saída:
  • Versão Standard: ±210 VA (a 30 A LN), ±105 VA (a 15 A LN).
  • Versão Econômica: ±140 VA (a 20 A LN).
• Tempo de Resposta: <100 μs.

Corrente de Saída (CC)

• Alcance: 3 x 0 A ~ 10 A.
• Precisão:
  • ±5 mA (0,2 A ~ 1 A).
  • ±0,5% (1 A ~ 10 A).
• Resolução: 1 mA.
• Potência de Saída: 300 W (30 A 10 V).

Alimentação

• Entrada: 110 - 240 Vac.
• Frequência: 50-60 Hz.
• Corrente Máxima: 6,3 A.

Dimensões

• 256 x 110 x 395 mm.

A L336i é a solução ideal para testes precisos e avançados em relés de proteção, garantindo confiabilidade e segurança em sistemas elétricos.
